Care sunt procesele de inginerie fundamentale și cerințele de material pentru realizarea unui ansamblu fiabil al senzorului apometrului în metrologia de înaltă precizie?

Integritatea oricărui instrument de măsurare modern, în special a celor utilizate pentru măsurarea debitului critic, cum ar fi apometrele și monitoarele industriale, se bazează în mod fundamental pe acuratețea și durabilitatea acestuia. Ansamblu senzor contor de apă . Acest ansamblu nu este doar o componentă, ci un sistem meticulos proiectat în care elementele electronice trebuie integrate într-o carcasă proiectată să reziste la medii dure de operare continuă. Provocarea constă în tranziția unei componente electronice sensibile într-o parte robustă, certificabilă a unui sistem mecanic mai mare.

Procesele de inginerie implicate în această transformare sunt complexe, cuprinzând știința materialelor, microfabricare și asamblare mecanică de precizie. Scopul final este de a se asigura că senzorul își menține calibrarea și longevitatea funcțională timp de mulți ani, indiferent de dinamica fluidelor, fluctuațiile de temperatură sau stresul mecanic extern.

Secțiunea unu: Rolul preciziei în ansamblul senzorului contorului de apă pentru instrumentele de debit

În aplicațiile de măsurare a debitului, ansamblul senzor al contorului de apă este interfața dintre fluidul măsurat și unitatea electronică de procesare a semnalului. Acest ansamblu trebuie să își îndeplinească funcția fără a perturba profilul curgerii, a introduce contaminare sau a suferi degradarea în timp. Două tipuri principale de senzori ilustrează natura critică a ansamblării lor.

Asamblarea traductoarelor cu ultrasunete:

Debitmetrele cu ultrasunete se bazează pe sincronizarea precisă a undelor sonore transmise prin fluid. Asamblarea traductorului cu ultrasunete este esențială pentru performanța acestuia.

Integrarea elementelor piezoelectrice: Miezul traductorului este cristalul piezoelectric. Cristalul trebuie lipit de suportul și de fața sa frontală folosind rășini epoxidice conductoare specializate. Grosimea și uniformitatea acestui strat de legătură afectează direct eficiența de transmisie și recepție a undelor sonore. O legătură inconsecventă introduce pierderea și împrăștierea semnalului, ceea ce duce la o eroare de măsurare.

Etanșare și încapsulare: Deoarece traductorul este de obicei în contact direct cu apa sau alte fluide, încapsularea robustă este obligatorie. Aceasta implică turnarea sub presiune a întregului ansamblu într-un polimer rezistent chimic sau compus ceramic. Procesul de etanșare trebuie să asigure pătrunderea zero a umidității, care este cauza principală a defecțiunii electronice pe termen lung în medii umede. Tehnicile de încapsulare în vid sunt adesea folosite pentru a elimina pungile de aer care ar putea compromite integritatea structurală sub presiune.

Strat de potrivire acustică: Un pas critic în asamblare implică aplicarea unui strat de potrivire acustică între fața traductorului și fluid. Acest strat optimizează transferul energiei sonore în lichid. Grosimea acestui strat trebuie controlată la micrometri, necesitând condiții automate de asamblare în cameră curată pentru a preveni contaminarea cu particule care ar putea modifica proprietățile acustice.

Asamblarea bobinelor senzorului electromagnetic:

Dispozitivele electromagnetice de măsurare a debitului folosesc senzori pentru a detecta tensiunea indusă atunci când un fluid conductor trece printr-un câmp magnetic. Acest lucru necesită asamblarea bobinelor și electrozilor magnetici de mare precizie.

Înfășurarea și plasarea bobinei: Câmpul magnetic este generat de bobine înfăşurate cu precizie. Ecartamentul firului și numărul de spire trebuie să fie uniforme, iar bobinele trebuie plasate simetric în corpul contorului. Orice asimetrie în plasarea bobinei sau înfășurarea creează un câmp magnetic neuniform, rezultând citiri inexacte ale debitului. Mașinile de bobinat automate și sistemele de verificare fără contact sunt utilizate pentru a confirma geometria bobinei înainte de asamblarea finală.

Montarea electrodului și finisarea suprafeței: Electrozii de măsurare trebuie să fie la nivel cu suprafața interioară a tubului de curgere pentru a preveni turbulențele sau acumularea de reziduuri. Procesul de montare implică de obicei etanșări de înaltă rezistență, rezistente la coroziune și prelucrarea de precizie a carcasei electrodului. Finisajul suprafeței electrozilor înșiși trebuie să fie extrem de netedă pentru a preveni reacțiile electrochimice care ar putea cauza zgomot sau deplasare a semnalului.

Împământare și ecranare: Ansamblul trebuie să includă ecranare electromagnetică robustă pentru a proteja electrozii sensibili de măsurare de zgomotul electric extern și interferențe. Împământarea adecvată în cadrul ansamblului este crucială pentru respingerea zgomotului în mod obișnuit care poate deteriora semnalele de tensiune de nivel scăzut generate de fluidul care curge.

Execuția cu succes a acestor pași de asamblare solicitanți este susținută de un lanț industrial complet, de la proiectarea inițială și fabricarea matriței până la asamblarea și verificarea finală. Această abordare riguroasă a integrării componentelor de precizie este ceea ce permite producătorilor specializați de tehnologie de instrumente, cum ar fi Ningbo Water Cube Instrument Technology Company Limited, să livreze pe piață contoare de apă precise și fiabile.

Care sunt provocările cheie ale ingineriei și științei materialelor inerente producției de volum mare și verificării complexe a ansamblurilor de senzori de calitate a instrumentelor?

Scalarea producției de ansambluri de senzori de înaltă precizie de la prototipuri de laborator la milioane de unități într-un cadru de producție prezintă obstacole semnificative în inginerie și știința materialelor. Provocarea constă în menținerea preciziei la nivel de nanometri și a stabilității pe termen lung, în același timp cu optimizarea costurilor și a randamentului. Procesul necesită un control meticulos asupra fiecărei variabile, de la puritatea materiilor prime până la timpul exact de întărire a compuşilor adezivi.

Secțiunea a doua: provocări, verificare și direcții viitoare

Dificultățile inerente de a combina electronice flexibile, componente rigide și dinamica fluidelor într-un singur produs durabil determină inovarea continuă în producție și controlul calității.

Provocări ale științei materialelor în asamblare:

Coroziune și rezistență chimică: Ansamblurile de senzori sunt expuse constant la apă, care conține adesea săruri dizolvate, clor și alte substanțe chimice. Toate materialele de contact, inclusiv carcasa senzorului, electrozii și agenții de încapsulare, trebuie să prezinte o rezistență excepțională la degradarea chimică și la coroziune galvanică. Utilizarea materialelor care sunt stabile din punct de vedere chimic, cum ar fi clasele specializate de oțel inoxidabil, polimer PEEK sau compuși epoxidici, este esențială pentru a asigura o durată de viață lungă de zeci de ani.

Potrivirea tensiunilor termice și mecanice: Diferitele materiale din ansamblu se extind și se contractă la viteze diferite atunci când sunt supuse schimbărilor de temperatură. Această diferență în coeficienții de dilatare termică poate induce stres asupra componentelor senzorului, ceea ce duce la defectarea îmbinărilor, etanșările fisurate sau devierea semnalului. Asamblarea de precizie trebuie să utilizeze straturi de interfață care absorb stresul sau materiale cu proprietăți termice strâns potrivite pentru a atenua aceste efecte. Agenții de lipire în sine trebuie să rămână stabili și elastici pe o gamă largă de temperaturi de funcționare.

Controlul purității și al contaminării: Prezența microparticulelor de praf sau a reziduurilor organice în timpul lipirii poate compromite aderența și etanșarea pe termen lung a ansamblului. Producția de volum mare necesită protocoale stricte de cameră curată și etape de curățare automate, cum ar fi gravarea cu plasmă, înainte de operațiunile critice de lipire. Contaminarea feței unui senzor cu ultrasunete, de exemplu, poate modifica dramatic impedanța acustică a acestuia și poate afecta permanent acuratețea acestuia.

Verificare complexă și control al calității:

Verificarea nu este doar o verificare finală; este o parte intrinsecă a procesului de asamblare, asigurând că senzorul îndeplinește standardele metrologice internaționale stricte înainte de integrarea în instrumentul final.

Calibrarea și testarea debitului: Fiecare senzor asamblat sau mișcare a contorului trebuie calibrat folosind standarde primare trasabile pe bancuri de testare a debitului acreditate. Aceasta implică rularea ansamblului printr-o gamă definită de debite și compararea semnalului său de ieșire cu o măsurătoare cunoscută de volum sau masă. Curba de calibrare generată în timpul acestui proces este stocată permanent și utilizată de firmware-ul contorului pentru a corecta datele brute ale senzorului.

Testarea presiunii și a scurgerilor: Integritatea structurală a etanșării Ansamblu senzor contor de apă se verifică prin teste de presiune hidraulică care depășesc presiunea maximă de funcționare specificată. Orice scurgere, chiar și la nivel microscopic, indică o defecțiune în etapele de etanșare sau lipire a ansamblului. Aceste teste trebuie efectuate în condiții de temperatură controlată pentru a ține seama de efectele de dilatare a materialului.

Teste de stabilitate și îmbătrânire pe termen lung: Pentru a prezice fiabilitatea pe termen lung a senzorului, sunt efectuate teste de îmbătrânire accelerată. Aceasta implică supunerea senzorului asamblat la variații ciclice de temperatură, umiditate și presiune pe o perioadă scurtă pentru a simula ani de funcționare. Înregistrarea datelor în timpul acestor teste de stres verifică dacă punctul zero și sensibilitatea senzorului rămân în limite acceptabile, oferind date cruciale privind durabilitatea materialelor ansamblului și a agenților de lipire.

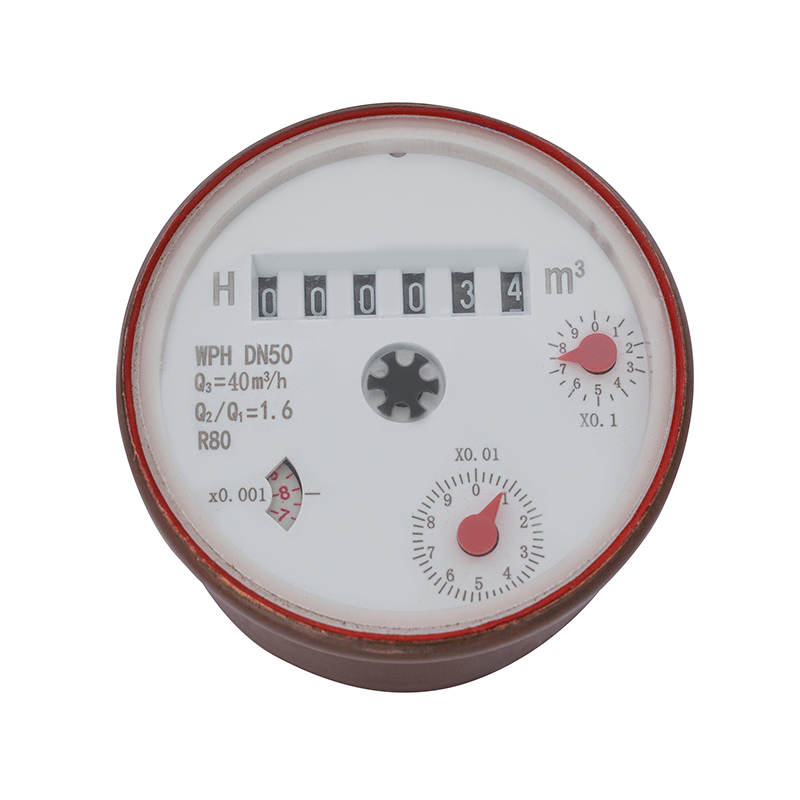

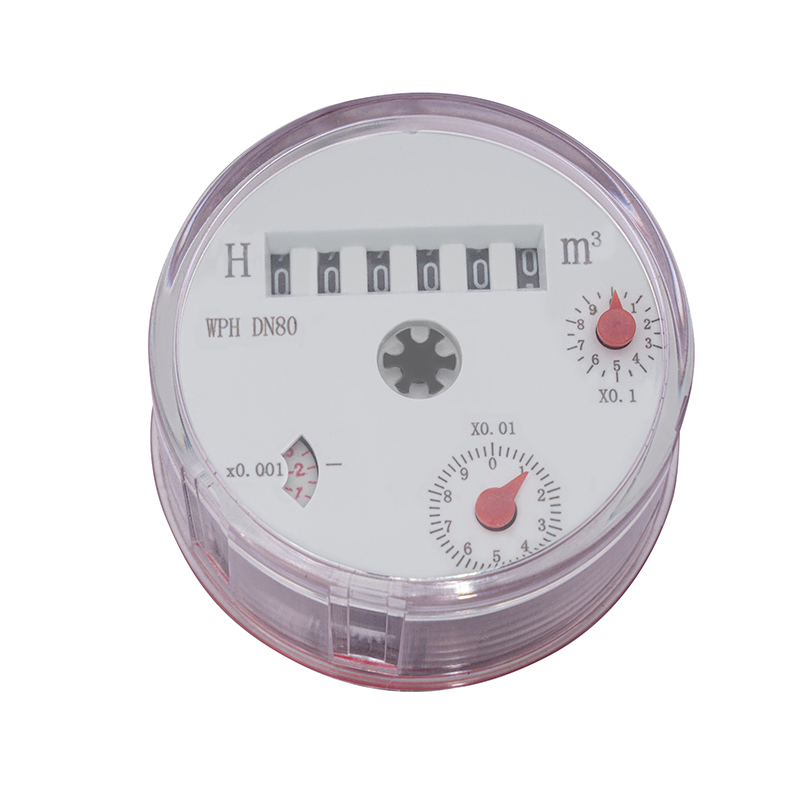

Ansamblu optimizat de senzori ai contorului de apă pentru metrologia debitului: miezul ingineresc al preciziei și durabilității

Aplicarea fiabilă a contorizării fluidelor de înaltă performanță, în special în apometrele cu diametru mare, depinde în întregime de construcția cu succes a ansamblului senzorului de contor de apă intern. Această componentă acționează ca nucleu tehnic al instrumentului, responsabil pentru conversia dinamicii fizice a fluidelor în semnale electronice precise. Prin urmare, procesul de fabricație pentru ansamblul senzorului contor de apă trebuie să asigure că elementele sale electronice sensibile sunt integrate într-o structură robustă din punct de vedere mecanic și chimic, garantând ani de funcționare fără probleme. Se adoptă o politică de toleranță zero pentru orice abatere în procesul de fabricație a ansamblului senzorului contorului de apă, deoarece chiar și defectele minore vor duce direct la inexactități de măsurare sau la defecțiunea prematură a sistemului.

Nucleul de producție—Fabricarea de înaltă precizie și integrarea ansamblului senzorului apometrului

Proiectarea și fabricarea Ansamblu senzor contor de apă combinați știința materialelor cu tehnici de fabricație de înaltă precizie pentru a vă asigura că performanța dispozitivului final de măsurare îndeplinește specificațiile stricte. Acest proces acoperă cerințele critice de integrare pentru ambele tipuri majore de ansamblu senzor de contor de apă: electromagnetic și ultrasonic.

Lipirea și încapsularea de precizie a ansamblului senzorului de contor de apă cu ultrasunete: Miezul măsurării cu ultrasunete constă în transmiterea și recepția perfectă a semnalelor acustice. Acest lucru necesită utilizarea rășinii epoxidice conductoare de înaltă precizie pentru a lega cristalele piezoelectrice (sursa de energie pentru impulsurile acustice) de stratul potrivit. Aplicarea acestui adeziv trebuie să fie uniformă și extrem de subțire, de obicei controlată de sisteme automate în condiții de vid pentru a preveni introducerea nepotrivirii impedanței acustice, pentru a elimina împrăștierea semnalului și pentru a asigura sensibilitatea Ansamblu senzor contor de apă . În plus, firele fine care conectează cristalele la circuitul de semnal principal trebuie să fie asigurate folosind micro-sudare sau tehnici specializate de lipire pentru a rezista la vibrații continue și cicluri termice fără deplasare a rezistenței. În cele din urmă, componentele electronice ale întregului ansamblu senzor apometrului sunt încapsulate într-un polimer inert chimic de înaltă densitate pentru a asigura etanșarea și eliminarea golurilor microscopice, garantând astfel stabilitatea electrică și mecanică pe termen lung a ansamblului senzorului apometrului în medii umede.

Înfășurarea bobinei și etanșarea electrozilor pentru ansamblul senzorului electromagnetic al contorului de apă: Pentru ansamblul senzorului electromagnetic al contorului de apă, precizia este întruchipată în integrarea sistemului de generare a câmpului magnetic și a electrozilor de măsurare. Bobinele magnetice trebuie înfășurate cu o precizie geometrică extrem de ridicată, cu consistență de gabarit a firului și numărătoare precise de ture monitorizate de echipamente automate sub tensiune continuă. Orice abatere a câmpului magnetic afectează direct acuratețea ansamblului senzorului contorului de apă. Electrozii, care detectează tensiunea, trebuie instalați la același nivel cu peretele interior al tubului de curgere pentru a preveni turbulențele și acumularea de reziduuri. Etanșarea punctelor de penetrare a electrodului folosește garnituri ceramice sau din sticlă de înaltă rezistență, rezistente chimic, care sunt esențiale pentru asigurarea caracterului etanș al ansamblului senzorului contor de apă. Concomitent, trebuie integrate un ecran conductiv și o cale adecvată de împământare, tratând electronicele sensibile de măsurare și Ansamblu senzor contor de apă carcasă ca o cușcă Faraday pentru a izola eficient interferențele electromagnetice externe și pentru a proteja semnalul slab de măsurare.
