1. Înregistrează consumul total de apă care curge prin conducta de apă de la robinet. Nu poate fi utilizat pentru dozarea apelor uzate sau a lichidelor corozive.
2. Acest apometru adoptă o structură detașabilă: apometrul nu trebuie să fie scos din conductă, iar mișcarea poate fi scoasă pentru reparare sau înlocuire.
3. Mecanismul de măsurare are o bună universalitate, ceea ce reduce nevoia de piese de schimb. Are, de asemenea, pierderi reduse de presiune și o durată lungă de viață.
4. Poate fi rezervat pentru indicatoare de semnalizare magnetice sau nemagnetice. Diverse dispozitive de transmisie la distanță pot fi configurate în funcție de diferitele nevoi pentru a realiza funcția de citire a contorului de la distanță.
Acasă / Produse / Contor de apă cu aripă spiralată orizontală WPH / Contor de apă detașabil orizontal DN400-600
Contor de apă detașabil orizontal DN400-600
- Parametri tehnici
- Despre noi
- Contactați-ne
Dimensiuni exterioare si greutate
| Model | Calibru | Lung | Înalt | Înalt | Metoda de conectare | Greutate | ||
| mm | Diametrul exterior al flanșei | Diametrul cercului central al orificiului șurubului | Numărul de șuruburi de legătură | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245(F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255(F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265(F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275(F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290(F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335(F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365(F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485(F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505(F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620(F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730(F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Notă:
1) Conexiunea flanșei trebuie să fie în conformitate cu specificațiile GB/T172416-2008/XG-2011 PN10 dimensiunile flanșei integrale din fontă, iar specificațiile speciale vor fi propuse la comanda.
2) Dimensiunea de înălțime G este necesară pentru dezasamblarea mișcării. Dimensiunile externe și greutatea sunt doar pentru referință, iar produsul real va prevala.

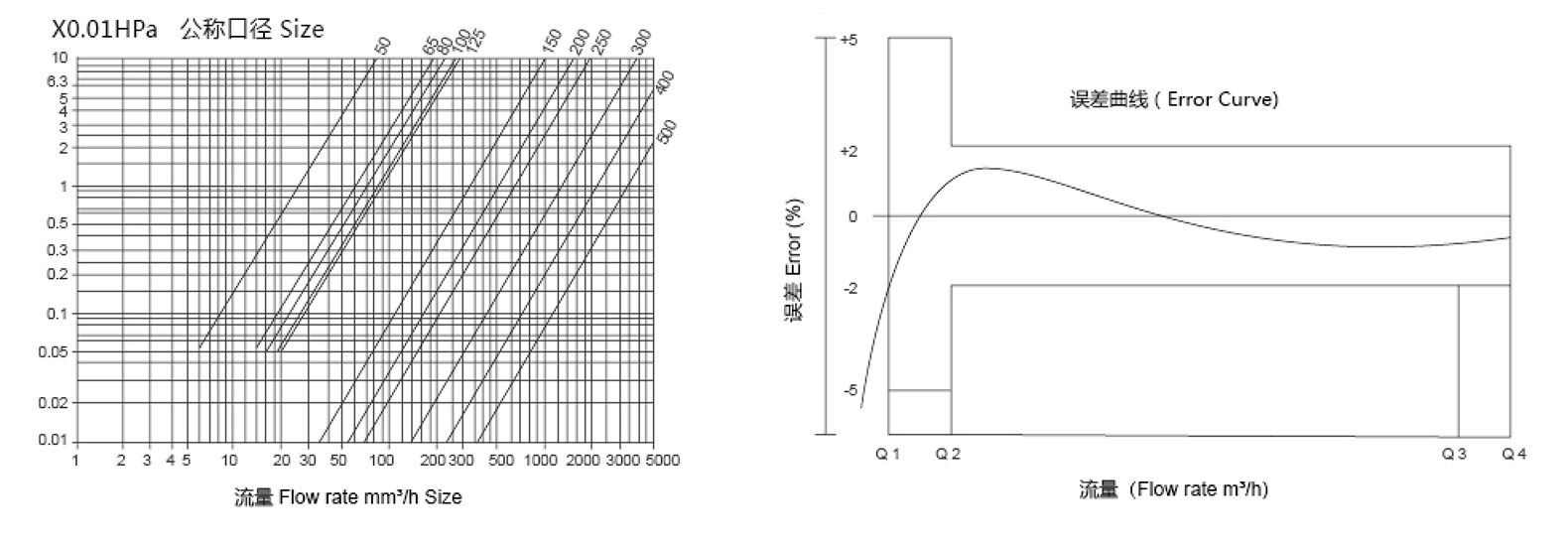

Curba de pierdere de presiune / Curba de eroare de performanță
Indicatori tehnici
1. Parametrii de debit
| Calibru | Q 3 /Q 1 | Debitul de suprasarcină | Trafic comun | Curgerea limită | Debit minim | Lectură minimă | Lectură maximă |
| m³/h | L/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Eroare maximă admisă:
a) Eroarea maximă admisă în zona joasă (QisQ
2. Parametri
| Conținutul proiectului | parametrul |
| Evaluarea temperaturii | T30/90 |
| Presiune nominală | HARTĂ16 |
| Nivelul de sensibilitate al câmpului de curgere | U0/D0 |
| Nivelul pierderii de presiune | △pl6 |
| Clasa de precizie | nivelul 2 |
Notă: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Schema de transmisie la distanță
Despre Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. este China Contor de apă detașabil orizontal DN400-600 Producători și Angro Contor de apă detașabil orizontal DN400-600 Furnizori specializați în producția de apometre cu diametru mare și mișcări de apometre, incluzând proiectarea și dezvoltarea produselor, fabricarea matrițelor, prelucrarea prin injecție, asamblarea și verificarea. Lanțul industrial este complet și avem colaborări pe termen lung cu multe întreprinderi autohtone. Scopul întreprinderii: calitatea pe primul loc, reputația pe primul loc. Urmăm cu căldură colegii din industrie să ne viziteze și să ne ofere îndrumări.
-
Standard industrial
-
9+ ani de experiență industrială
-
Exportat în multe țări
-
Asistență clienți 7*24 ore
Recomandări populare
Știri recente
Concluzie directă asupra contorului de apă cu aripă spiralată orizontală WPH The Contor de apă cu aripă spiralată orizontală WPH asigură măsurarea de...
Contoarele de apă cu aripă spiralată orizontală WPH de nouă generație revoluționează monitorizarea precisă a debitului de apă
30-Apr-2026
Contor de apă pentru irigare WI: Funcție de bază și valoare imediată Contorul de apă pentru irigare WI este un dispozitiv de precizie conceput pentru a măsura debit...
Ghid pentru contorul de apă de irigare WI: principii de lucru, tipuri și aplicații pentru agricultură inteligentă
23-Apr-2026 Ce este contorul de apă cu aripă spiralată orizontală WPH? The Contor de apă cu aripă spiralată orizontală WPH este un dispozitiv de înaltă precizie utilizat...
Contor de apă cu aripă spiralată orizontală WPH: precizie, durabilitate și eficiență
16-Apr-2026 Ce sunt apometrele verticale personalizate? Apometrele verticale personalizate sunt dispozitive specializate utilizate pentru măsurarea debitului de apă în conductele v...
Personalizarea contoarelor verticale de apă personalizate pentru o precizie și eficiență sporite
09-Apr-2026 Introducere în apometrele verticale Apometrele verticale sunt instrumente specializate utilizate pentru măsurarea consumului de apă atât în mediul rezidențial, cât și î...
Optimizarea măsurării apei: Rolul apometrelor verticale în instalațiile moderne
02-Apr-2026Cunoștințe din industrie
DN400-600 Mecanism de măsurare apometrului orizontal detașabil Universalitate
Filosofia de design pentru Contor de apă detașabil orizontal DN400-600 se concentrează pe modularitate și standardizare, permițând mecanismului de măsurare să funcționeze în mod consecvent pe diferite dimensiuni și condiții operaționale. Ningbo Water Cube Instrument Technology Co., Ltd. a proiectat canalele interne de curgere, sistemele rotorului și ansamblurile de cuplare magnetică cu toleranțe dimensionale precise pentru a obține performanțe uniforme. Abordarea modulară permite ca mecanismul de măsurare să fie extras, reparat sau înlocuit fără a modifica configurația conductei, ceea ce reduce timpul de întreținere și întreruperile operaționale. În plus, acest design universal asigură că același tip de mecanism poate fi aplicat în contoare diferite din gama DN400 până la DN600, simplificând gestionarea stocurilor și reducând numărul de piese de schimb specializate necesare. Componentele rotorului și ale registrului sunt aliniate cu atenție pentru a menține consistența calibrării, asigurând că măsurătorile debitului de apă sunt precise în diferite presiuni și condiții de debit. Prin accentuarea standardizării în faza de proiectare, Ningbo Water Cube Instrument Technology Co., Ltd. se asigură că contoarele DN400-600 oferă citiri fiabile, facilitând în același timp eficiența întreținerii și instalării în mai multe locații și sisteme de apă.
Contorul de apă detașabil orizontal DN400-600 utilizează un mecanism de măsurare universal care acceptă componente interschimbabile, permițând gestionarea eficientă a stocurilor și costuri operaționale reduse. Ningbo Water Cube Instrument Technology Co., Ltd. a proiectat rotorul de măsurare, cuplajul magnetic și modulele de înregistrare, astfel încât acestea să poată fi utilizate pe mai multe modele de contoare. Această abordare de proiectare permite utilităților de apă să mențină un inventar mai mic de piese de schimb, asigurând în același timp disponibilitatea imediată atunci când este necesară întreținerea. Dacă un rotor sau un cuplaj magnetic necesită înlocuire, componentele standardizate se potrivesc perfect, fără a necesita personalizare, minimizând timpul de nefuncționare și simplificând fluxurile de lucru ale tehnicienilor. Eficiența pieselor de schimb obținută prin această universalitate reduce, de asemenea, nevoia de depozitare pe termen lung a mai multor piese unice și minimizează complexitatea logistică pentru sistemele municipale de apă. În plus, designul standardizat îmbunătățește predictibilitatea programelor de întreținere, permițând strategii preventive de înlocuire a pieselor, prelungind durata de viață și asigurând o funcționare neîntreruptă. Componentele interschimbabile ale contoarelor DN400-600 reduc, de asemenea, cerințele de instruire pentru personalul de întreținere, deoarece aceleași proceduri de întreținere se aplică în mai multe unități, îmbunătățind consistența și reducând potențialul de erori operaționale. Această abordare a standardizării componentelor este o caracteristică semnificativă a strategiei de inginerie a Ningbo Water Cube Instrument Technology Co., Ltd.
Mecanismul de măsurare universal al contorului de apă detașabil orizontal DN400-600 este proiectat pentru a funcționa cu precizie în diverse conducte și condiții de funcționare. Ningbo Water Cube Instrument Technology Co., Ltd. se asigură că contorul funcționează fiabil la presiuni variabile, debite și configurații ale conductelor. Componentele interne de măsurare, inclusiv rotorul, rotorul și cuplajul magnetic, sunt optimizate pentru o rezistență minimă, reducând pierderea de presiune, menținând în același timp precizia măsurării. Această compatibilitate permite instalarea aceluiași model de contor în rețelele municipale de apă, sistemele industriale de distribuție și conductele comerciale fără a necesita modificări suplimentare. Designul universal simplifică planificarea și implementarea, deoarece utilitățile de apă pot standardiza tipul de un metru pentru mai multe aplicații. De asemenea, asigură o calibrare consecventă în toate instalațiile, reducând nevoia de ajustări specifice câmpului. Prin integrarea unui mecanism de măsurare modular și adaptabil, Ningbo Water Cube Instrument Technology Co., Ltd. permite contoarelor DN400-600 să mențină o performanță ridicată indiferent de variația mediului, complexitatea operațională sau diametrul conductei, ceea ce sporește fiabilitatea și gestionabilitatea rețelelor de distribuție a apei.
Contorul de apă detașabil orizontal DN400-600 oferă o eficiență superioară de întreținere datorită mecanismului său de măsurare universal și designului detașabil. Ningbo Water Cube Instrument Technology Co., Ltd. a dezvoltat contorul astfel încât mecanismul de măsurare să poată fi extras pentru inspecție, calibrare sau înlocuire fără a deconecta conducta. Această abordare modulară reduce timpul de nefuncționare și permite utilităților de apă să efectueze întreținere preventivă sau corectivă cu o întrerupere minimă a serviciului de apă. Componentele standardizate simplifică și mai mult procedurile de întreținere, deoarece aceleași piese și instrumente sunt utilizate pe diferite contoare, îmbunătățind eficiența și reducând erorile potențiale în timpul întreținerii. Mecanismul detașabil permite tehnicienilor să diagnosticheze și să abordeze rapid problemele, în timp ce universalitatea pieselor reduce nevoia de instruire specializată. Designul contorului sprijină, de asemenea, practicile de întreținere predictivă, permițând utilităților să programeze reparațiile pe baza modelelor de uzură așteptate, mai degrabă decât a defecțiunii reactive, ceea ce prelungește durata de viață a echipamentului. Prin aceste caracteristici de proiectare, Ningbo Water Cube Instrument Technology Co., Ltd. oferă o soluție care reduce costurile operaționale și asigură măsurarea continuă și precisă în rețelele de apă la scară largă.
Fiabilitatea operațională a contorului de apă orizontal detașabil DN400-600 este obținută prin componente standardizate și prin principii de proiectare universale. Ningbo Water Cube Instrument Technology Co., Ltd. se asigură că fiecare mecanism de măsurare menține calibrarea și performanța consecvente în diferite instalații. Standardizarea reduce discrepanțele în citirile măsurătorilor, asigurând monitorizarea exactă a consumului de apă și facturarea în aplicațiile municipale și industriale. Mecanismul universal minimizează probabilitatea defecțiunilor operaționale, deoarece piesele de schimb sunt ușor disponibile și compatibile cu mai multe contoare. Ingineria de precizie a rotoarelor, rotoarelor și cuplajelor magnetice asigură o uzură minimă, reducând riscul de degradare a performanței în timp. În plus, designul standardizat permite un control al calității mai ușor în timpul proceselor de producție și de verificare de rutină, asigurându-se că fiecare contor îndeplinește standarde stricte de performanță. Combinând universalitatea cu construcția robustă, Ningbo Water Cube Instrument Technology Co., Ltd. îmbunătățește fiabilitatea sistemelor de alimentare cu apă și reduce riscul operațional.
Universalitatea mecanismului de măsurare a contorului de apă detașabil orizontal DN400-600 oferă avantaje semnificative pe termen lung pentru utilitățile de apă. Ningbo Water Cube Instrument Technology Co., Ltd. a proiectat contorul pentru a reduce costurile de inventar, pentru a eficientiza întreținerea și pentru a asigura performanță operațională consecventă. Componentele standardizate și designul modular permit utilităților să scaleze eficient infrastructura, aplicând același mecanism în mai multe instalații, fără reproiectare sau cerințe suplimentare de instruire. Întreținerea devine mai previzibilă și mai rentabilă, în timp ce durata lungă de viață a componentelor de înaltă calitate reduce frecvența de înlocuire. Mecanismul universal de măsurare îmbunătățește, de asemenea, fiabilitatea sistemului, asigurând o monitorizare precisă și permițând un management mai eficient al resurselor. Prin integrarea universalității în designul de bază, Ningbo Water Cube Instrument Technology Co., Ltd. oferă o soluție care sprijină strategii eficiente și durabile de gestionare a apei, reducând în același timp la minimum cheltuielile operaționale și de capital pe termen lung pentru utilitățile de apă.
-
